頂破強力直接反映了針織物在受外力頂壓作用變形和破裂時的耐用性指標。

常用的頂破強力的測試方法有：液壓法、氣壓法、鋼球法，其中液壓法、氣壓法頂破強力通常又被稱為脹破強力。

鋼球法的測試原理是：將一定面積的試樣夾持在固定基座的圓環試樣內，圓球形頂桿以恒定的移動速度垂直地頂向試樣，使試樣變形直至破裂，測得頂破強力。

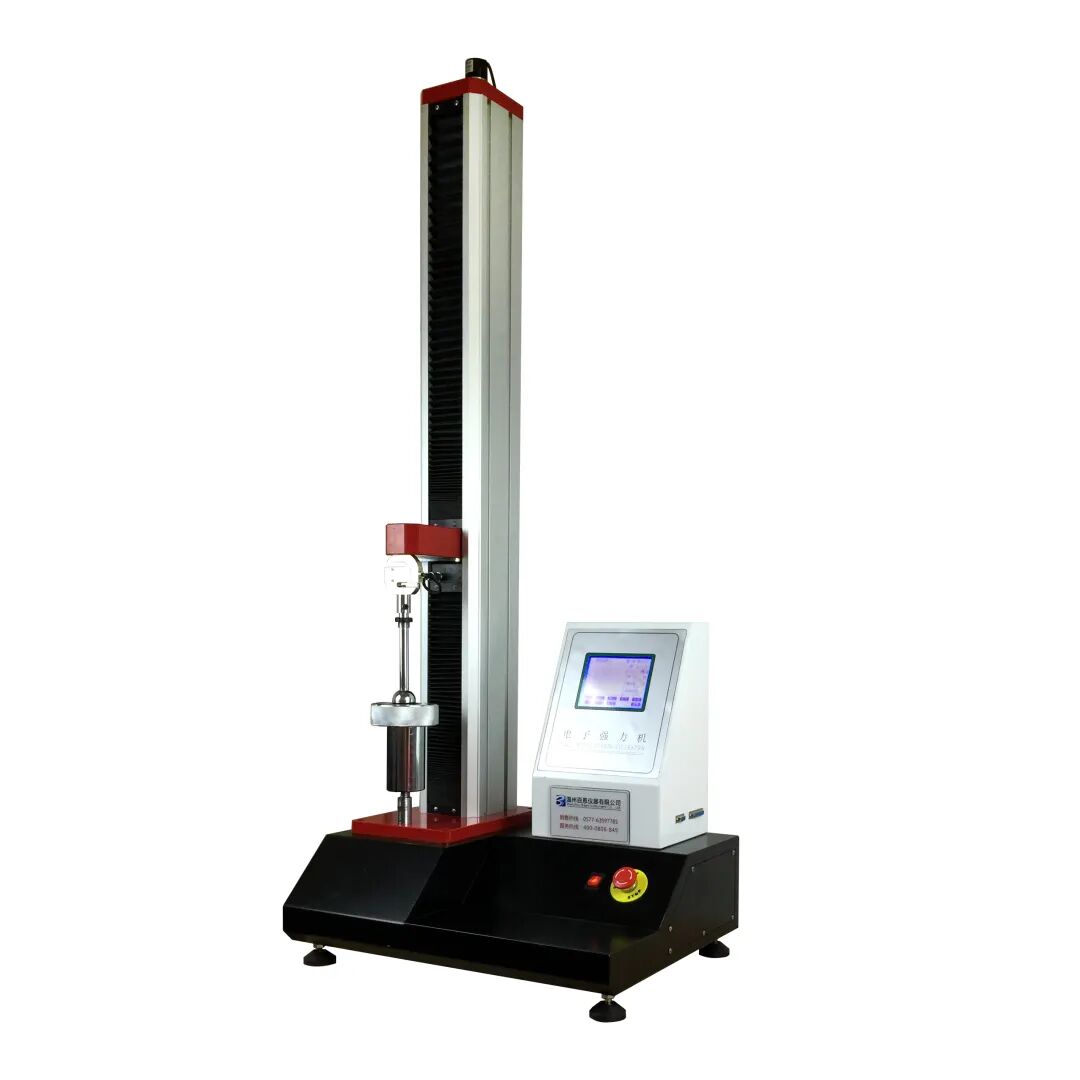

常用的鋼球法頂破強力測試儀器為具備圓球形頂桿的等速伸長型試驗機，它是利用鋼球球面來頂破織物的。

如ASTM D3787和ASTM D6797，這兩個標準的單位都是磅(lbf)，頂桿速度是12 inch/min，鋼球直徑為25mm。

國標常用的檢測標準為GB/T 19976，鋼球直徑分為25mm或38mm兩種，常用的為38mm，頂桿速度為300mm/min，單位是牛頓(N)。

液壓法的測試原理是：將一定面積的試樣夾持在可延伸的膜片上，并在膜片下面施加液體壓力。然后以恒定的速度增加液體的體積，使膜片和試樣膨脹，直到試樣破裂，測得脹破強力和脹破擴張度。

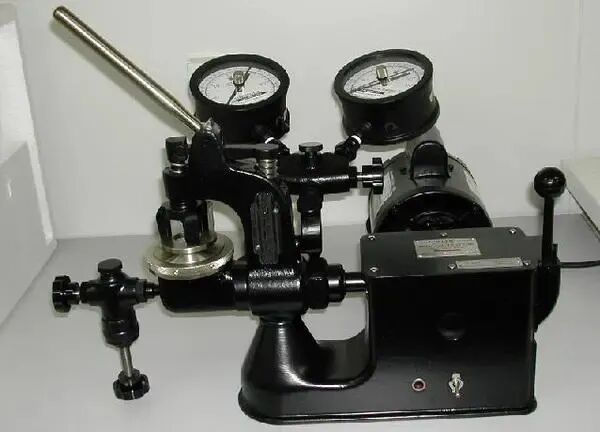

常用的液壓式的頂破強力機有MullenC型 、Mullen A型的頂破強力機，這兩臺頂破機都是利用甘油的液體壓力，通過彈性膜產生頂漲作用來完成測試的。

常用的標準方法有：

美標 ASTM D3786，其單位是psi;

歐標ISO 13938-1，國標GB/T 7742.1,其單位是kPa。

氣壓法的測試原理是：將試樣夾持在可延伸的膜片上，在膜片下面施加氣體壓力。然后，以恒定速度增加氣體體積，使膜片和試樣膨脹，直到試樣破裂，測得脹破強力和脹破擴張度。

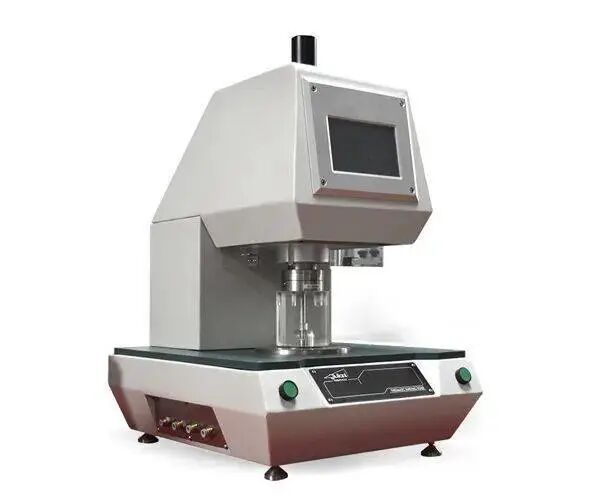

常用的氣壓式織物脹破強度儀有Truburst氣壓脹破強度儀，它是利用氣泵提供氣體的壓力，通過彈性膜鼓脹來脹破織物的。

在Truburst氣壓式的織物脹破強度儀里，測試的標準方法很多，但常用的方法有：

美標ASTMD 3786，單位是psi;

歐標ISO 13938-2，國標GB/T 7742.2,單位是kPa。

1、織物本身的內因

紗線的斷裂強力和斷裂伸長的影響，當織物中紗線的斷裂強力大、伸長率大時，織物的頂破強力高。

織物厚度的影響，在其他條件相同的情況下，當織物厚時，頂破強力大。

當其他條件相同，織物經緯密度不同時，織物頂裂時必沿密度小的方向撕裂，裂口呈直線性，織物頂破強力偏低。

2、外在因素的影響

1）采用測試方法的影響。

采用不同的測試方法，測試結果也會受到影響。一般來說，采用液壓法和氣壓法所測得頂破強力比鋼球法所測的項破強力要穩定許多。

2）測試環境的影響。

3）操作者的影響。
